Quantas correias são necessárias para proteger uma carga? Regras e práticas recomendadas da FMCSA

Imagine um trailer carregando um canal de aço de 6 pés, um palete de sacos de cimento e uma carregadeira de esteira compacta. Todo motorista que olha para aquele deck misto pergunta a mesma coisa: quantas cintas são necessárias para prender uma carga como essa? A resposta curta é no mínimo duas cintas, mais uma para cada 10 pés além dos primeiros 10 pés. A resposta completa também depende do peso da carga e do limite de carga de trabalho impresso em cada cinta. Aqui está o cálculo, direto das regras da FMCSA, para que você possa fazer a ligação antes que o trailer saia do pátio.

As duas regras que decidem a contagem de cintas

A Federal Motor Carrier Safety Administration (FMCSA) aplica duas regras juntas, e o número maior vence. O regra de contagem (49 CFR 393.110) estabelece o piso: pelo menos 1 amarração para um artigo de 5 pés ou menos que pesa 1.100 lb ou menos; 2 amarrações para um artigo de 5 pés ou menos que pese mais de 1.100 lb; 2 amarrações para qualquer artigo com comprimento superior a 5 pés, mas inferior a 10 pés, independentemente do peso; e 1 amarração adicional para cada 10 pés de comprimento de carga depois disso. O Regra dos 50% (49 CFR 393.106) estabelece a resistência: o limite de carga de trabalho combinado de todas as amarrações deve ser de pelo menos metade do peso total da carga.

Exemplo: uma carga de aço de 14 pés pesando 6.000 lb. Regra de contagem: 2 tiras para os primeiros 10 pés, mais 1 para os 4 pés restantes, equivale a 3 tiras. Regra dos 50%: 6.000 lb dividido por 2 é igual a 3.000 lb de limite de carga de trabalho necessário. Duas tiras de 2 polegadas já pesam cerca de 6.666 libras, mas você ainda usa três por causa da contagem de comprimento. A regra de contagem em cargas mais longas é a razão pela qual os motoristas experientes dizem “em caso de dúvida, adicione a cinta extra”.

Regra de contagem FMCSA: cintas mínimas por comprimento de carga

A tabela abaixo resume a contagem mínima. Trate-o como um piso legal, não como um nível de conforto. Cargas pesadas na parte superior, com forte vento ou que mudam de peso durante a frenagem garantem uma cinta extra além dos números mostrados.

Observe o padrão: o comprimento controla o número de tiras, enquanto o peso controla a resistência de cada tira. Uma caixa de 4 pés e 1.200 libras leva duas tiras. Uma viga de 25 pés com o mesmo peso leva quatro. As pessoas que contam apenas pelo peso acabam sem segurança em fretes longos, que é exatamente onde os inspetores da FMCSA olham primeiro.

A regra dos 50%: Limite de carga de trabalho combinada

O limite de carga de trabalho (WLL) é a força mais alta que uma cinta deve suportar em serviço normal. Para cintas de amarração de poliéster, a WLL é normalmente cerca de um terço da resistência à ruptura. Uma cinta de catraca de 2 polegadas com resistência à ruptura de 10.000 libras é normalmente avaliada perto de 3.333 libras de WLL. Esse número da etiqueta é o que a regra dos 50% usa, não a resistência à ruptura e nem a espessura visual da correia.

A tabela abaixo mostra a WLL combinada necessária para pesos de carga comuns. Uma carga de 12.000 lb precisa de 6.000 lb de WLL combinada, o que significa que duas cintas de 3.333 lb passam enquanto uma cinta muito pesada com uma WLL de 4.000 lb não passa. Em um trailer totalmente fechado, as paredes fornecem alguma restrição, mas em uma plataforma você executa esse cálculo sempre.

Quando a resistência agregada for insuficiente, atualize o tamanho da tira ou adicione mais uma unidade. O preço de uma cinta extra de 2 polegadas é uma fração do custo de uma infração na estrada, uma máquina trocada ou uma reclamação de carga.

O ângulo da cinta muda a matemática

Uma amarração é mais eficiente quando funciona o mais próximo possível da vertical, porque apenas a componente vertical da tensão pressiona a carga contra o convés. A 30 graus da horizontal, uma cinta fornece apenas cerca de 50% de sua WLL nominal verticalmente. A 45 graus fornece cerca de 71% e a 60 graus cerca de 87%.

É por isso que a fixação em ângulo cruzado funciona na prática: cintas que correm diagonalmente do topo da carga até os cantos opostos do reboque seguram a carga contra forças frontais e laterais, mantendo ao mesmo tempo um componente vertical útil. Mantenha os pontos de ancoragem próximos o suficiente para manter o ângulo acima de 45 graus sempre que a geometria permitir.

Escolhendo a cinta certa para a carga

Cada cinta tem um limite de carga de trabalho que é mais importante do que sua largura. Uma correia com fivela de came de 1 polegada é conveniente para uma motocicleta, mas inútil em uma máquina de 6.000 libras, enquanto uma correia de guincho de 4 polegadas é um exagero para um palete de caixas vazias. Combine a classe da cinta com a classe de carga:

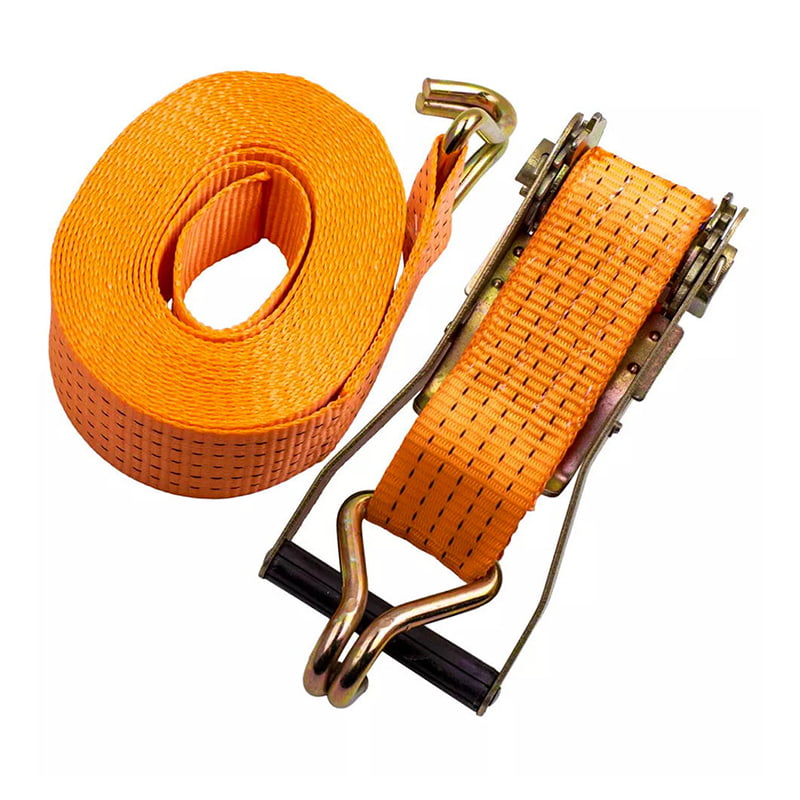

Para trabalhos gerais de mesa, Correias de catraca de 2 polegadas com resistência à ruptura de 10.000 libras são o padrão prático. Dois deles cobrem uma carga de 6.600 libras pela regra dos 50% e três cobrem uma carga de até cerca de 19.000 libras, o que os torna a ferramenta mais flexível do caminhão. Operadores de reboques planos que transportam materiais de construção todos os dias geralmente padronizam esse tamanho e adicionam correntes ou guinchos para trabalhos especiais; o página de caminhões e transporte mostra como esses componentes funcionam juntos como um sistema de segurança completo.

Correias de catraca de 2 polegadas e 10000 libras para fornecedores eficientes de segurança de carga, empresa Ningbo Force Auto Parts Co., Ltd é um fornecedor de correias de catraca ODM / OEM de 2 polegadas e 10000 libras da China para segurança eficiente de carga e empresa personalizada ... Ver Produto →

Erros comuns de segurança que comprometem a contagem de cintas

• Contando tiras, mas ignorando o rótulo WLL. Uma cinta leve de 1 polegada e uma cinta pesada de 3 polegadas contam como "uma cinta" na regra de contagem, mas carregam cargas muito diferentes.
• Passando a correia sobre uma borda afiada e não acolchoada. Mesmo um pequeno corte pode reduzir drasticamente a resistência da cinta, e os inspetores da FMCSA procuram ativamente arestas vivas desprotegidas.
• Não tensionar novamente após os primeiros 50 quilômetros. A nova cinta de poliéster estica à medida que assenta, de modo que as correias que estavam apertadas na doca de carga podem se soltar na primeira parada de abastecimento.
• Misturando tiras novas e gastas. A cinta mais fraca do sistema define a resistência de todo o arranjo de fixação.
• Espaçamento das correias desigualmente. A FMCSA exige que as amarrações sejam organizadas de forma que a carga não possa se deslocar lateralmente, para frente ou para trás; três tiras agrupadas na frente não prendem a parte traseira de uma carga longa.

O tratamento das bordas não é um detalhe. Uma cinta que roce contra um flange de aço bruto pode perder grande parte de sua capacidade nos primeiros quilômetros. Guarde uma caixa de protetores de canto de plástico que se encaixam em bordas afiadas em cada trailer; eles não custam quase nada, acrescentam peso insignificante e protegem tanto a cinta quanto a superfície de carga.

Fornecedores de ferramenta de borda de carga de protetor de canto de ângulo branco de 4', empresa - Ningbo Forc Ningbo Force Auto Parts Co., Ltd é um fornecedor e empresa personalizada da China ODM / OEM 4' White Angle Corner Protector Cargo Edge Tool, ● Garanta que ... Ver Produto →

Quando você precisa ir além do mínimo

Certas classes de carga possuem suas próprias regras FMCSA além da contagem geral: bobinas de aço, veículos, toras, tubos de concreto e contêineres intermodais, todos têm seções dedicadas. Uma escavadeira de esteiras deve ser fixada nos pontos de fixação do fabricante com as esteiras bloqueadas; uma bobina de aço precisa de suportes em forma de V, além de tiras ou correntes que resistam ao movimento frontal e lateral. A contagem geral de cintas é apenas o ponto de partida para essas cargas especializadas.

Quando a carga é densa e pesada, Correias de guincho de 4 polegadas com ganchos planos distribua a força sobre uma ampla área de contato e puxe com uma vantagem mecânica que mantém a carga plantada. Eles são a escolha usual para bobinas, feixes de tubos e máquinas sobre esteiras. Se a sua frota mistura regularmente tubos longos, equipamentos pesados e carga geral, execute o plano de segurança pergunte à nossa equipe de engenharia através da página de contato antes do trailer rolar; um plano de cinta correto não custa nada e evita os erros mais caros.

Correia de guincho de 4 x 27' com fornecedores de gancho plano, empresa - Ningbo Force Auto Parts Ningbo Force Auto Parts Co., Ltd é China ODM / OEM 4 X 27' Cinta de guincho com fornecedor de gancho plano e empresa personalizada, ● Inspeção pré-uso: Co ... Ver Produto →
